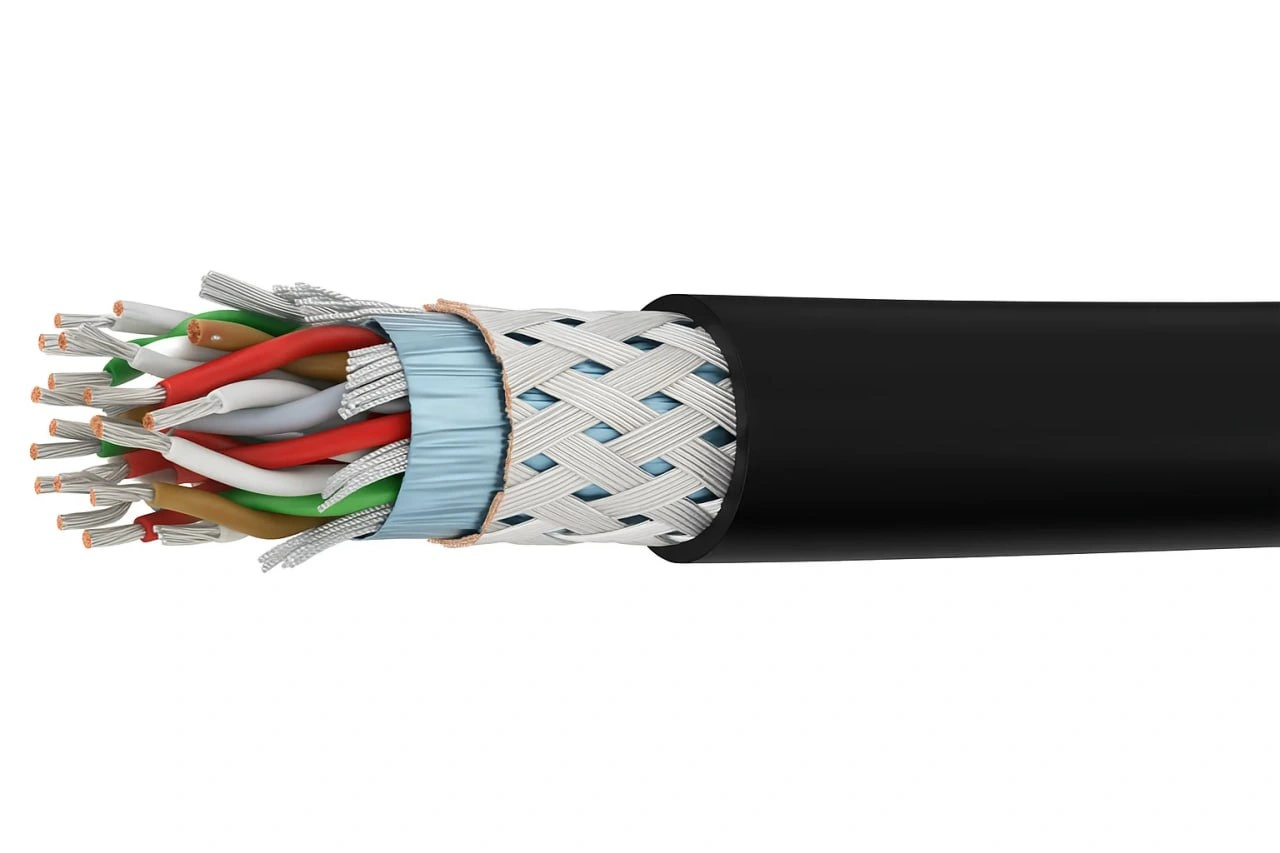

Конструкция
- Жилы — медные камерные или лужёные многожильные провода, сечением от 0,22 мм² до 2,5 мм² (типовые исполнения)
- Изоляция — ПВХ или композиционные полимеры для пониженного дымо- и газовыделения
- Экранирование — сплошная или поперечная фольга, оплётка медной проволокой для защиты от помех
- Скрутка — пары или пучки с контролируемой геометрией для стабильных параметров передачи сигнала
- Заполнитель — негорючие наполнители для поддержки формы кабеля
- Наружная оболочка — стойкая к механическим нагрузкам и химическим воздействиям, варианты безгалогеновые
- Опции — броня (лентами или проволокой) для прокладки в тяжёлых условиях
Описание и применение
Кабели для промышленной автоматизации и систем управления применяются в цепях управления станков, конвейеров, шкафов автоматики и систем сигнализации. Прокладка возможна в лотках, кабель-каналах, трубах и открытым способом в помещениях и под навесом; для кабелей с бронёй — прямо в грунте. При горении поведение зависит от исполнения: стандартные ПВХ-модификации выделяют дым и галогены, модификации Н — с пониженным дымообразованием и безгалогеновые. Объекты применения — цеха, электроподстанции малой мощности, системы управления вентиляцией, теплоснабжением, диспетчерские. Поставка осуществляется бухтами, барабанами и мерными отрезками с комплектом документов и маркировкой.
Где используются
- Промышленные цеха и производственные линии
- Автоматизированные склады и логистические комплексы
- Инженерные сети и диспетчерские
- Энергообъекты малой и средней мощности
- Торгово-складские помещения и техплощадки торговых центров
Преимущества
- Пожарная безопасность — модификации Н с пониженным дымом и безгалогеновые оболочки
- Стабильные электрические характеристики при скрутке и экранировании
- Подходят для групповой прокладки и установки в лотках при корректном расчёте тепловыделения
- Долговечность материалов и стойкость к механическим воздействиям
- Соответствие проектным требованиям по экранированию и электрическим параметрам
Особенности и практические нюансы
При монтаже важно не забывать про минимальные радиусы изгиба — для многожильных контрольных кабелей они обычно составляют 6–8 наружных диаметров. Экраны нужно заземлять только с одной стороны или по проекту, чтобы избежать паразитных токов. Для групповой прокладки считаем тепловые режимы: много кабелей в одном канале требуют увеличенного сечения жил. Нередко новички режут экран и изоляцию неаккуратно — это приводит к ухудшению помехозащищённости и появлению ошибок в измерениях. При выборе обращают внимание на реальную температуру эксплуатации, агрессивность среды и требования к пожарной безопасности; при сомнении правильнее взять оболочку с повышенной стойкостью к механическим нагрузкам или броню.
Нормативная база
Кабели соответствуют требованиям действующих российских стандартов: ГОСТ и ТУ по кабельной продукции, правил устройства электроустановок (ПУЭ) и строительных правил (СП) по устройству электрических систем. Для объектов с повышенными требованиями к пожарной безопасности используются исполнения, соответствующие требованиям по дымо- и коррозионной безопасности.
Как подобрать
- Выбор сечения — по току и допустимому падению напряжения в цепи управления
- Количество жил — по числу цепей и необходимой коммутации
- Условия прокладки — открыто/в лотках/в земли/в трубе, наличие химически активных сред
- Требования проекта — экранирование, защита от помех, пожарные требования
В случае сомнений обратитесь к специалистам для расчёта и подбора конкретной марки и исполнения.
Преимущества
- Выгодная цена за метр при поставках бухтами и барабанами
- Наличие сертификатов и протоколов испытаний
- Соответствие требованиям ГОСТ или ТУ по заявленному исполнению
- Оригинальная продукция с заводской маркировкой
Стоимость
В разделе представлены разные маркоразмеры и исполнения: от неэкранированных многожильных до экранированных и бронированных вариантов. Цена зависит от сечения жил, наличия экрана и брони, материала изоляции и оболочки, а также от объёма партии и способа поставки (бухта или барабан). Точный расчёт цены делается по конкретной спецификации и объёму; при подготовке сметы возможна помощь в подборе по техническим требованиям.
Доставка
Поставка возможна со складов и непосредственно с заводов-производителей. Форматы отгрузки: бухты, барабаны, мерные отрезки с пломбировкой и маркировкой. Организуем доставку по всей России автотранспортом и ж/д до терминала, указываем сроки и наличие при запросе.
- Оставьте заявку на расчёт
- Свяжитесь с менеджером для уточнения наличия и сроков
- Уточните необходимую длину и формат отгрузки
